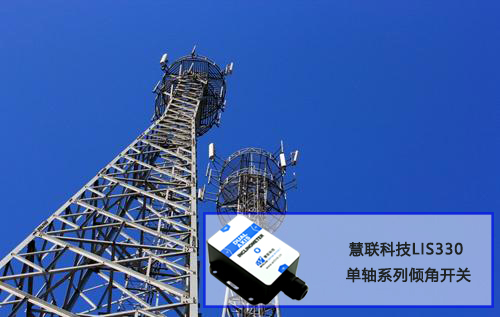

近年來，隨著無線通信技術的飛速發展，GSM-R通信鐵塔越來越多的架設。然而，地殼運動、惡劣氣候、老化氧化、潛在的人為偷盜破壞等因素，都會給鐵塔帶來一定的安全隱患，甚至導致鐵塔傾斜、倒塌等。 目前，傳統的通信鐵塔維護主要靠定期巡檢、人為觀測，這些是非常必要的安全防護手段。但上述手段存在一定的主觀性，某些參數人工實測困難，并且不容易及時發現問題，無法滿足鐵塔實時監測的需求。 為了消除鐵塔安全隱患，避免出現傾斜、倒塌等危及安全的事件發生，需要采用先進的技術手段對鐵塔進行實時的安全監測，為鐵塔的集中整治、中修、大修提供基礎參考數據。 系統功能 鐵塔安全監測系統采用成熟的信號采集、控制、網絡通信等技術，結合一流的傳感技術、智能監控分析技術，對鐵塔運行健康狀況以及危及鐵塔安全的各類自然災害和人為破壞進行實時監測、并及時預警和告警。系統的主要功能包括以下幾部分。
系統采集單元應能自動周期性地采集被監測鐵塔的運行狀態，進行處理、存儲和上報。并且可隨時接收并響應監測中心的查詢命令，通過監測模塊對相應監測指標進行查詢并向監測中心傳送。系統的監測指標包括以下幾種：

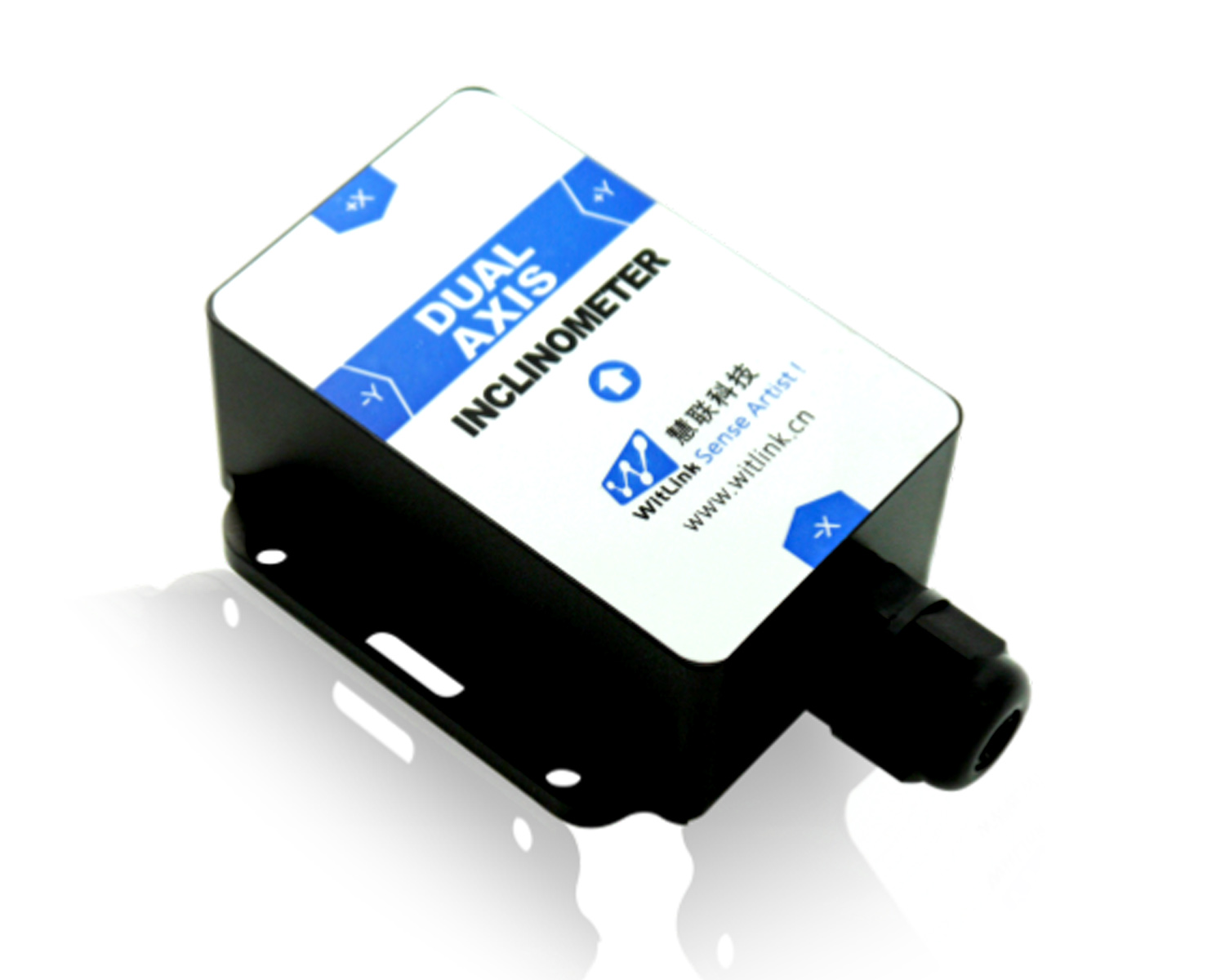

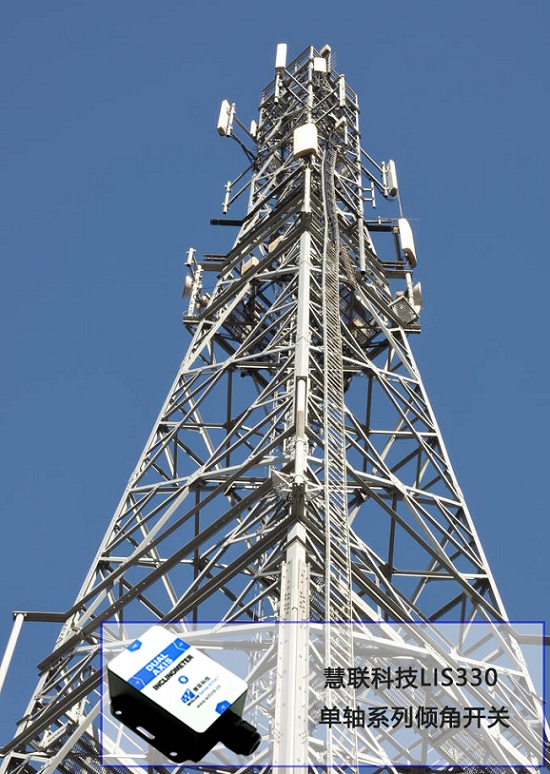

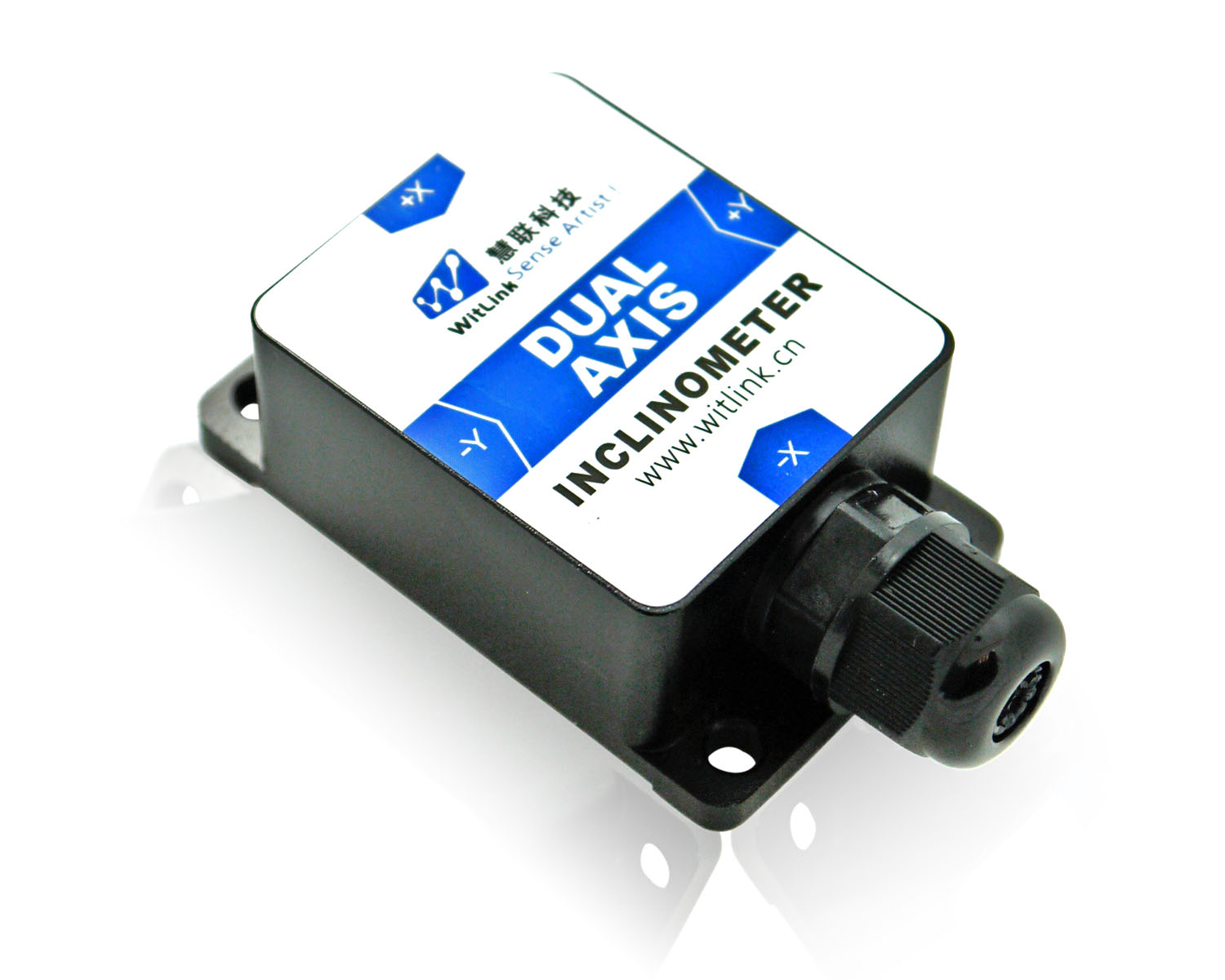

1.1 鐵塔傾斜監測
系統應能監測到鐵塔的傾斜度變化，根據通信工程驗收規范，考慮風荷載等外力的作用下，當鐵塔的傾斜度超過預設門限值時，系統應產生告警信號。
1.2 防盜告警監測1.2.1 視頻周界防護
系統應能通過在鐵塔上部署的高清夜視攝像機、前端視頻分析儀等設備，實現對鐵塔周界重點區域的安全布控，實時監測并分析侵入鐵塔限界的物體對通信鐵塔安全所產生的影響。 視頻監控應具有聯動功能，當有傾斜度、路基沉降、防盜等告警發生時，啟動視頻監控并進行預定時長的錄像，同時視頻信息自動傳送到監控中心。
1.2.2 光纖周界防護（可選）
系統應能通過鐵塔防護區域周邊鋪設的光纖傳感器實現對鐵塔周界重點區域的安全布控，實時監測并分析侵入鐵塔限界的物體對通信鐵塔安全所產生的影響。
1.3 塔基沉降監測
系統應能監測到鐵塔塔基的不均勻沉降，當不均勻沉降值超過預設門限值時，系統應產生告警信號。
2 實時告警和預警
系統采取分級告警的方式，及時在監測中心維護管理終端上發出分級告警信號，具有多地點、多事件的并發告警功能。 系統可以在維護終端界面固定區域明顯標示出告警信息，采用聲光告警的形式，提示值班人員，并自動產生派工單。 系統可以根據鐵塔的運行情況及相關監測數據，綜合歷史監測數據，分析出鐵塔的健康狀態并準確的判斷對鐵路運營的影響及危害程度，為維護提供預警信息。
3 查詢統計分析
系統具有根據告警時間、告警地點、告警類型、告警等級等對歷史數據進行多條件查詢、統計分析的功能。 系統應能夠按照單個鐵塔、單條線路鐵塔、某一區域鐵塔及全區域鐵塔等多種組合方式生成監測數據的日、月、年統計報表和變化曲線。4 系統管理
系統管理功能包括配置管理、告警管理、性能管理和安全管理功能等內容。
4.1 配置管理
監測系統應能方便地添加、刪除監測對象，配置、修改監測對象的參數。 系統應提供配置數據的查詢、統計手段，用戶可對設備配置數據進行查詢、統計、報表和打印。
4.2 告警管理
告警管理提供對監測對象的故障告警信息進行集中監測和管理。能夠?qū)崿F(xiàn)對告警數據的實時采集和集中監測，能準確定位故障。
4.3 告警級別分類a) 緊急告警：已經或即將危及鐵塔及行車安全，應立即處理的告警；
b) 重要告警：可能影響鐵塔及通信安全，需要安排時間處理的告警；
c) 一般告警：向維護人員提示的信息； 系統應提供告警級別設置功能，用戶可靈活設置告警的級別。
4.4告警狀態分類
a) 新產生告警：未確認、未清除的告警；
b) 已確認告警：未清除但已確認的告警；
c) 未確認告警：未被確認但已經清除的告警；
d) 已清除告警：已被確認并已經清除的告警。
2.5 告警的確認
系統應提供告警確認功能，由用戶對告警信息進行確認。
4.6告警過濾
系統應具有一般告警過濾功能，可根據需要設置告警顯示和提示的過濾條件，只有符合條件的告警信息才顯示/提示給用戶。
4.7 運用維護管理
運用維護管理功能包括用戶及權限管理、系統日志管理等。系統具有用戶管理功能和用戶組管理功能。用戶管理功能包括對用戶信息的增加、刪除、修改和查詢。 用戶組管理功能包括對用戶組信息的增加、刪除、修改和查詢。 用戶管理功能和用戶組管理功能只能由授權的用戶實施。 權限管理：系統應具有車間、通信段、路局等多級權限管理功能。管理員具有對系統操作和控制的所有權限，為最高級權限。操作員只能進行普通的信息查看、告警確認、報表生成等操作。重要的參數和系統配置參數的修改必須使用安全密碼才能進行。 系統日志管理，包括系統訪問日志和系統操作日志。 系統訪問日志包括用戶名稱、登錄終端標識、登錄時間和退出時間等。系統操作日志包括實施操作的用戶名稱、操作時間、操作對象、操作結果等。
